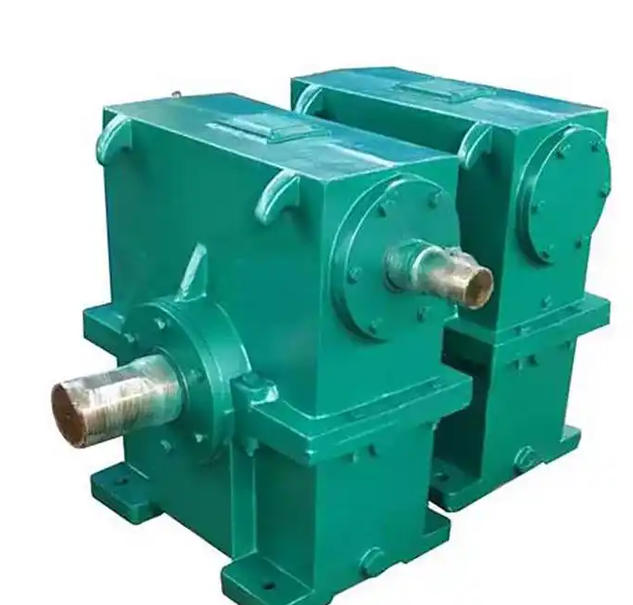

Межосевое расстояние: цифра 180 в модели WS180 соответствует межосевому расстоянию 180 мм, то есть расстоянию между осью червяка и осью червячного механизма. Межосевое расстояние является ключевым параметром, определяющим скорость и несущую способность редуктора.
Передаточное число: цифра 37 в номере модели — это передаточное число 37, которое представляет собой отношение скорости червяка к выходной скорости червячной передачи. Когда входная скорость червяка составляет 1500 об/мин, выходная скорость червячной передачи составляет примерно 1500÷37≈40,54 об/мин.
Входная скорость: верхний предел входной скорости, допускаемый червячным редуктором, составляет 1500 об/мин. В реальном Selection скорость двигателя должна быть согласована, чтобы гарантировать, что входная скорость находится в допустимом диапазоне.
Выходной крутящий момент: Формула расчета выходного крутящего момента: T out = T in × i × η, где T in — входной крутящий момент, i — передаточное число, а eta — эффективность трансмиссии. Без определенных условий входной мощности невозможно рассчитать точный выходной крутящий момент. Общее правило заключается в том, что чем больше межосевое расстояние и чем больше передаточное число, тем выше выходной крутящий момент.
Эффективность трансмиссии: Диапазон эффективности трансмиссии червячного редуктора серии WS составляет 60–80%. На фактическую эффективность влияет точность обработки, состояние смазки и размер загрузки. Передаточное число этой модели составляет 37, что является большим значением передаточного отношения, а эффективность смещена в сторону нижнего предела диапазона, около 60–70%.
Несущая способность: Несущая способность определяется материалом, модулем упругости и условиями смазки. WS180-37-11 имеет межосевое расстояние 180 мм, обладает хорошей несущей способностью и подходит для условий средней нагрузки.
Инерция вращения: Инерция вращения представляет собой величину инерции вращения, которая влияет на процесс запуска и торможения редуктора.
Качество: Вес машины WS180 составляет 263–295,5 кг. Фактический вес будет варьироваться в зависимости от производителя, технологии обработки и поддерживающей конфигурации.
Условия использования: Скорость скольжения червячной части не превышает 7,5 м/с; Диапазон температур рабочей среды составляет - 40 ℃ ~ + 40 ℃, поддерживается движение вперед и назад. Если температура окружающей среды превышает этот диапазон, необходимы дополнительные меры по охлаждению или предварительному нагреву.
