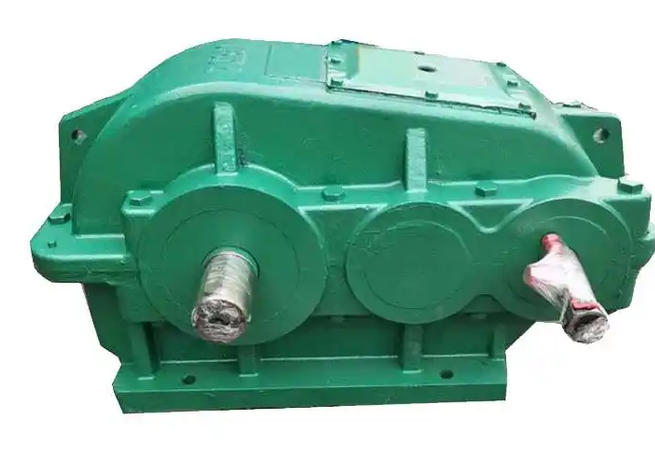

Как выявить и исправить ошибки соосности и соединения валов в редукторе ZQ750-48.57-1?

Автор:Pедактор сайта     Время публикации: 09-09-2026      Происхождение:Работает

Запрос цены

facebook sharing button
twitter sharing button
line sharing button
wechat sharing button
linkedin sharing button
pinterest sharing button
whatsapp sharing button
sharethis sharing button
Как выявить и исправить ошибки соосности и соединения валов в редукторе ZQ750-48.57-1?

Принимая во внимание ошибки соосности вала и соединения, которые могут возникнуть в реальной работе редуктора ZQ750-48.57-1, рекомендуется следовать стандартному рабочему процессу: «сначала исправить отклонение соосности, затем решить проблему соединения и, наконец, проверить эффект работы». Конкретные методы коррекции и обработки следующие:

1. Точная коррекция отклонений соосности валов.

Ошибки соосности валов в основном проявляются в виде радиальных, угловых и комплексных отклонений, причем процесс исправления должен быть строго стандартизирован:

  1. Предварительная подготовка и черновая регулировка: Сначала очистите поверхность муфты от масляной грязи и загрязнений и проверьте, не погнут ли корпус вала. Если радиальное биение вала превышает 0,05 мм, его необходимо сначала выправить или заменить. Затем с помощью линейки или щупа выполните грубое выравнивание и сначала выровняйте две половины муфты, чтобы избежать чрезмерного отклонения во время последующих точных регулировок. В то же время необходимо использовать щуп для проверки основания оборудования, чтобы полностью исключить проблему «мягкой ножки» плохого контакта между основанием и нижней пластиной. Из измерительных инструментов предпочтение отдается лазерному юстировочному прибору, а в обычных сценариях также можно использовать циферблатный индикатор.

  2. Коррекция радиального отклонения: при радиальных отклонениях, когда две оси параллельны, но не концентричны, циферблатный индикатор можно прикрепить к фланцу с одной стороны муфты, а головку индикатора прижать к внешней окружной поверхности фланца с другой стороны. Медленно вращайте две оси и запишите максимальные и минимальные показания. Половина разницы – это радиальное отклонение. Если отклонение превышает норматив, его можно отрегулировать, добавив к основанию мотора или редуктора утонченные стальные прокладки. Толщина одной регулировки не должна превышать 0,5 мм. Если используется лазерный инструмент для выравнивания, оборудование можно перемещать вбок, регулируя болты по горизонтали на основе данных в реальном времени до тех пор, пока радиальное отклонение не будет контролироваться в стандартном диапазоне ≤0,05 мм.

  3. Коррекция углового отклонения: при угловом отклонении, при котором центральные линии двух осей пересекаются под определенным углом, головку циферблатного индикатора можно прижать к торцевой поверхности фланца на одной стороне муфты, а разницу в показаниях можно записать, вращая две оси. При регулировке необходимо добавить или убрать прокладки с одной стороны основания оборудования (например, если левая сторона выше, добавить прокладку к левому основанию). Толщина каждой площадки должна контролироваться на уровне ≤0,1 мм. При использовании лазерного инструмента для выравнивания вы можете отрегулировать передние и задние анкерные болты оборудования в соответствии с подсказками системы, чтобы скорректировать угол до тех пор, пока угловое отклонение не станет ≤0,05 мм/м.

  4. Комплексная коррекция отклонения: когда одновременно существуют два отклонения, необходимо соблюдать принцип «сначала регулировка углового направления, затем регулировка радиального направления», чтобы избежать помех «ложного отклонения», вызванных угловым отклонением при радиальном обнаружении. После регулировки муфту необходимо провернуть в течение одной недели для повторной проверки и повторной доводки до тех пор, пока оба показателя не будут соответствовать нормам. Затем затяните крепежные болты по диагональному и равномерному принципу и проверьте еще раз после затяжки, чтобы не допустить смещения дорожки, вызванного затяжкой болтов.

2. Поиск и устранение ошибок соединения валов.

Ошибки соединения часто отражаются на посадке муфты и шпоночном пазе, и их необходимо устранять соответствующим образом:

  1. Корректировка узла муфты: Если муфта и вал прилегают слишком свободно, вызывая тряску во время работы, муфту следует заменить адаптированной муфтой или усилить распорной втулкой; если посадка слишком плотная, строго запрещается использовать для ударов такие инструменты, как молоток, чтобы избежать повреждения подшипников и шестерен из-за чрезмерной осевой или радиальной силы. Поверхность вала или внутреннее отверстие муфты можно слегка отполировать наждачной бумагой, чтобы обеспечить переходный зазор 0,01-0,03 мм. Кроме того, если жесткая муфта используется неправильно, рекомендуется заменить ее гибкой муфтой, чтобы сохранить место для компенсации отклонения и уменьшить влияние отклонения соосности.

  2. Коррекция посадки между шпоночной канавкой и плоской шпонкой: Если посадка между плоской шпонкой и шпоночной канавкой слишком плотная, можно с помощью напильника слегка подрезать внутреннюю стенку шпоночной канавки. После обрезки обязательно зачистите железные опилки, чтобы обеспечить плавность сборки; если посадка слишком свободная, вам необходимо заменить соответствующую плоскую шпонку или добавить тонкий медный лист на сторону ключа, чтобы заполнить зазор и предотвратить проскальзывание трансмиссии. При сборке необходимо следить за тем, чтобы плоская шпонка и шпоночный паз плотно прилегали и были установлены на свои места во избежание смещения в процессе работы и повреждения вала и муфты.

3. Последующая проверка, долгосрочное обслуживание и консолидация.

После завершения физической коррекции необходима динамическая проверка и регулярное обслуживание для закрепления эффекта:

  1. Проверка пробного запуска: Сначала запустите оборудование на низкой скорости без нагрузки и дайте ему поработать 10–15 минут. В течение этого периода используйте детектор вибрации, чтобы убедиться, что амплитуда составляет ≤0,1 мм/с, и с помощью стетоскопа проверьте, нет ли каких-либо аномальных шумов. После подтверждения постепенно нагрузите номинальную нагрузку и дайте поработать 1–2 часа, а затем еще раз проверьте значение вибрации и температуру подшипника. Если во время работы возникает неисправность, машину необходимо немедленно остановить, провести повторную проверку и регулировку.

  2. Последующее обслуживание и консолидация: после 30 минут работы оборудования анкерные болты необходимо повторно затянуть, чтобы предотвратить ослабление из-за теплового расширения и сжатия; через 100 часов последующей эксплуатации состояние болта необходимо проверить еще раз. Кроме того, рекомендуется не реже одного раза в год всесторонне проверять состояние соосности и соединений, чтобы избежать новых отклонений и проблем с ослаблением, вызванных вибрацией или старением при длительной эксплуатации оборудования.
