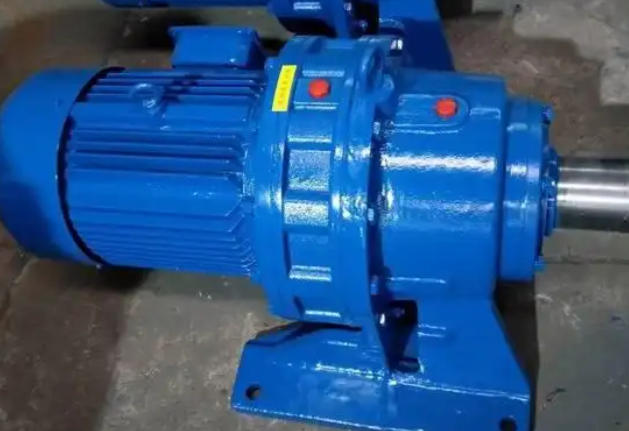

Циклоидальный вертушечный редуктор является широко используемым передаточным устройством в промышленной сфере. Для достижения преобразования энергии он основан на циклоидальном зацеплении зубьев. Благодаря своей компактной конструкции он может преобразовывать высокоскоростное вращение входного вала в низкоскоростное вращение выходного вала с высоким крутящим моментом. Это очень важный компонент трансмиссии в различном механическом оборудовании. Его основные компоненты состоят из входного вала, эксцентриковой втулки, циклоидального колеса, корпуса штифта, штифта и выходного механизма.
Когда входной вал вращается, он приводит во вращение эксцентриковую втулку. Циклоидное колесо, установленное на эксцентриковой втулке, будет совершать сложное движение. С одной стороны, он вращается вокруг своей оси, а с другой – вокруг оси входного вала. Специальный циклоидальный профиль зубьев циклоидального колеса входит в зацепление с равномерно расположенными штифтами на корпусе зубчатых цапф. Зубчатый штифт ограничивает траекторию вращения циклоидального колеса, заставляя циклоидальное колесо совершать вращательное движение, противоположное направлению вращения. Вращательная мощность передается на выходной вал через выходной механизм штифтового или фланцевого типа для завершения процесса замедления. Циклоидальный вертушечный редуктор может одновременно реализовывать несколько зубьев, участвующих в зацеплении, и имеет большой коэффициент перекрытия, поэтому он обладает высокой несущей способностью, стабильной работой трансмиссии и компактной конструкцией всей машины.
Циклоидные вертушечные редукторы подходят для широкого круга отраслей промышленности и широко используются в различных видах промышленного оборудования:
Общемеханическое оборудование Это основной сценарий применения редукторов. Они часто используются в качестве приводов для поддержки смесительных устройств, конвейерного оборудования, передающих цепей, лебедок и небольших подъемных машин. Преобразуйте выходную мощность первичного двигателя на высокой скорости и с низким крутящим моментом в мощность на низкой скорости и с высоким крутящим моментом, необходимую для работы оборудования.
В химической и металлургической промышленности большинство химического и металлургического оборудования требуют длительной непрерывной работы. Система перемешивания реактора, механизм металлургической подачи и различные насосы для жидкости могут быть оснащены этим редуктором. Он имеет компактную конструкцию, может сочетаться с различными уплотнительными конструкциями и может адаптироваться к некоторым производственным средам с плохими условиями труда.
Циклоидные вертушковые редукторы часто используются в трансмиссионных частях скребков для очистки сточных вод, смесительном оборудовании и устройствах десульфурации дымовых газов в природоохранном и энергетическом оборудовании. Стабильная и надежная работа передачи может обеспечить непрерывную и стабильную работу инфраструктуры защиты окружающей среды.
Упаковочное оборудование для легкой промышленности и пищевой промышленности , линии розлива, тестомесительное оборудование, оборудование для транспортировки пищевых продуктов и другое оборудование полагаются на циклоидальные вертушечные редукторы, чтобы обеспечить плавную выходную мощность трансмиссии и удовлетворить требования оборудования к рабочему ритму и стабильности работы.
В горнодобывающей промышленности и промышленности строительных материалов он используется для привода барабанов, ситовых корпусов и конвейерных механизмов в малом горнодобывающем оборудовании, камнедробильных устройствах, цементосмесительном оборудовании, машинах для обработки кирпича и выдерживает большие нагрузки и ударные нагрузки.
При выборе циклоидного редуктора необходимо учитывать ряд технических параметров, чтобы обеспечить соответствие оборудования и добиться долгосрочной стабильной работы:
Коэффициент уменьшения является основным параметром и представляет собой отношение входной скорости к выходной скорости. Соответствующее стандартное передаточное число следует выбирать исходя из фактической требуемой скорости рабочего механизма.
Мощность и крутящий момент объединяются с мощностью приводного двигателя и фактическим крутящим моментом рабочей нагрузки для определения размера редуктора. Номинальный выходной крутящий момент редуктора должен быть больше фактического крутящего момента нагрузки, оставляя достаточный запас безопасности, а входная мощность должна соответствовать мощности двигателя.
Формы установки включают горизонтальную, вертикальную, фланцевую установку и другие конструкции. Выберите соответствующий метод установки в соответствии с условиями помещения и направлением передачи энергии.
Рабочая среда полностью учитывает температуру, влажность, пыль, агрессивные среды и другие условия на месте. Для особых условий работы можно выбрать модели с защитным покрытием, специальными уплотнительными материалами или подходящими охлаждающими конструкциями.
Смазка и техническое обслуживание Смазка напрямую влияет на срок службы и рабочие характеристики редуктора. Строго следуйте инструкциям по выбору смазочного масла или смазки, проверяйте уровень масла и регулярно заменяйте масло. Обращайте внимание на шум оборудования во время работы и следите за тем, находится ли температура корпуса в допустимых пределах.
Даже если технология циклоидного редуктора отработана и надежна, во время использования все равно могут возникать различные неисправности. Если при запуске оборудования наблюдается ненормальная вибрация или шум, его следует немедленно остановить для проверки на наличие таких проблем, как ослабление фундамента установки, незакрепленные соединительные детали или поврежденные внутренние детали. Выходной вал вращается вяло или даже застревает, чаще всего из-за чрезмерной нагрузки, повреждения подшипников или попадания посторонних предметов внутрь. Утечка масла чаще всего возникает из-за старения и повреждения уплотнений, что требует своевременной замены уплотнений и пополнения смазочной среды.
После того, как оборудование проработает в течение длительного времени, такие детали, как циклоидальное колесо, штифт с зубчатым венцом и подшипники, подвергаются нормальному износу. Когда степень износа влияет на точность трансмиссии и плавность хода, ключевые компоненты следует своевременно заменять. Для работ по техническому обслуживанию рекомендуется использовать аксессуары с соответствующими техническими характеристиками, а разборку и сборку выполнять профессионалам, чтобы обеспечить точность сборки.
