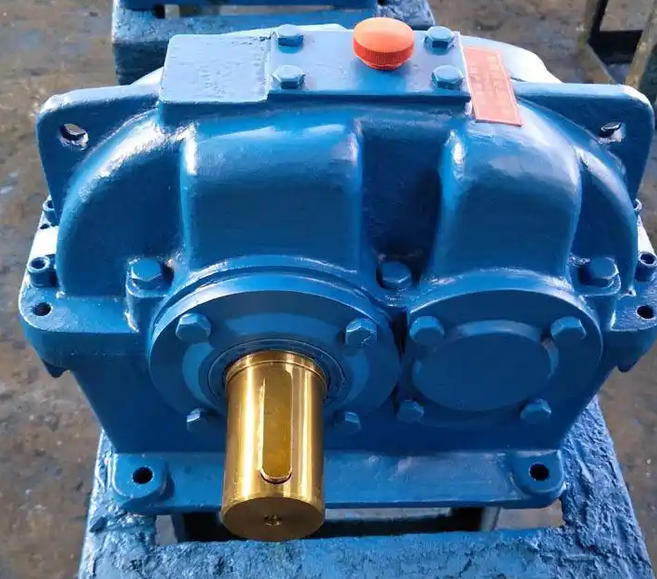

Диапазон частот вибрации редуктора ZDY100-5,6-1 при нормальных условиях эксплуатации обычно сосредоточен между 100 Гц и 5 кГц. Этот диапазон не является фиксированным значением. Фактическая частота вибрации будет колебаться из-за комплексного влияния различных параметров, таких как количество зубьев шестерни, рабочая скорость, условия нагрузки и точность сборки. Поэтому при проведении вибромониторинга и диагностики неисправностей мы не можем просто использовать фиксированную частоту для оценки состояния оборудования, а необходимо проводить комплексный анализ с учетом конкретных условий работы.
Судя по частотным характеристикам вибрации каждой системы, основным источником вибрации является зубчатая передача. В процессе передачи зубчатого зацепления периодические сигналы вибрации будут генерироваться из-за таких факторов, как контакт поверхности зубьев, удар и упругая деформация. Частота зацепления обычно находится в диапазоне от 100 Гц до 5 кГц. Количество зубьев напрямую влияет на частоту зацепления. Чем больше зубьев, тем выше частота зацепления. Например, при числе зубцов 17 частота зацепления будет существенно смещаться вверх, что проявляется в концентрации энергии в высокочастотной полосе при спектральном анализе.
Нельзя не учитывать и вибрационные характеристики подшипниковой системы. Частота вибрации, вызванная выходом из строя подшипника, в основном сосредоточена в диапазоне от 200 Гц до 2 кГц. Этот диапазон частот является основной областью ежедневного обнаружения вибрации. Когда в подшипнике возникают такие проблемы, как износ, точечная коррозия или повреждение сепаратора, на соответствующей частоте будет генерироваться очевидный пиковый сигнал. Тип и местоположение неисправности можно более точно определить с помощью спектрального анализа.
Кроме того, при проведении измерений вибрации на промышленных объектах также необходимо обратить внимание на проблему помех сигналов промышленной частоты 50 Гц. Сигнал промышленной частоты легко передается на датчик вибрации через двигатели, кабели и т. д., вызывая помехи в результатах измерений. Поэтому в процессе сбора и анализа данных следует выполнять фильтрацию, чтобы избежать ошибочной оценки помех промышленной частоты как сигнала отказа оборудования.
С точки зрения практического применения вы можете обратиться к случаю работы редуктора прокатного стана. Когда оборудование работает со скоростью 150 об/мин, в спектре вибрации тихоходного подшипника вала появляется очевидное пиковое значение 213 Гц. После анализа это пиковое значение напрямую связано с частотой зацепления шестерен, что указывает на то, что необходимо сосредоточить внимание на состоянии зубчатой передачи. В то же время в спектре вибрации также могут появляться характерные частоты неисправности подшипников, такие как 31,25 Гц. Для точного определения источника неисправности необходимы комплексные исследования и суждения, основанные на конкретных структурных параметрах оборудования.
Что касается критериев оценки вибрации, то в качестве основного показателя обычно используют скорость вибрации. Когда скорость вибрации редуктора ниже 1,6 мм/с, оборудование находится в хорошем рабочем состоянии; когда скорость вибрации составляет от 1,6 мм/с до 2,8 мм/с, она находится в пределах допустимого диапазона и может продолжать работать, но ее необходимо контролировать; Когда скорость вибрации превышает 4,5 мм/с, это указывает на то, что оборудование может иметь серьезную неисправность, и рекомендуется вовремя остановить машину для расследования, чтобы избежать большего повреждения оборудования.
Подводя итог, систематический анализ частоты вибрации зубчатого редуктора ZDY100-5,6-1 может помочь оперативно обнаружить потенциальные неисправности и оптимизировать стратегию технического обслуживания, тем самым обеспечивая длительную стабильную работу оборудования.
