Горизонтальный циклоидальный редуктор BWD

Знакомство с горизонтальным циклоидальным редуктором BWD

Циклоидальный вертушечный редуктор серии B представляет собой машину, которая обеспечивает замедление за счет зацепления циклоидальных зубьев цапфы по принципу планетарной передачи с небольшой разницей между зубьями.Станок подразделяется на горизонтальный, вертикальный, двухосный и метод сборки с прямым соединением.

1. Большой коэффициент уменьшения и высокая эффективность.Передаточное число одноступенчатой ​​трансмиссии составляет 9–87, передаточное число двухступенчатой ​​трансмиссии составляет 121–5133, многоступенчатая комбинация может достигать десятков тысяч, а система зацепления штифтовых зубьев имеет трение качения и относительное скольжение отсутствует. на поверхности зацепления, поэтому эффективность снижения на первой ступени достигает 94%.
2. Плавная работа и низкий уровень шума.Во время работы одновременно контактирует множество пар зубьев, с большим перекрытием, плавной работой, высокой перегрузочной способностью, низким уровнем вибрации и шума, а различные модели с различными характеристиками имеют низкий уровень шума.
3. Надежность в использовании и длительный срок службы.Поскольку основные детали изготовлены из высокоуглеродистой легированной стали, закаленной (HRC58-62), а затем тонко отшлифованной, а зацепление циклоидальных зубьев и втулки штифтового зуба передается на зубья штифта, образуя пару трения качения, коэффициент трения мал, поэтому в зоне зацепления нет относительного трения, скользит с минимальным износом, поэтому долговечен.
4. Компактная конструкция и небольшой размер.По сравнению с другими редукторами той же мощности вес и объем меньше более чем на 1/3.Благодаря планетарной передаче входной и выходной вал расположены на одной оси, что позволяет получить минимально возможный размер.

Область применения

Широко используется в нефтехимической, металлургической, горнодобывающей, строительной, химической, текстильной, подъемно-транспортной, легкой, пищевой и других отраслях промышленности.

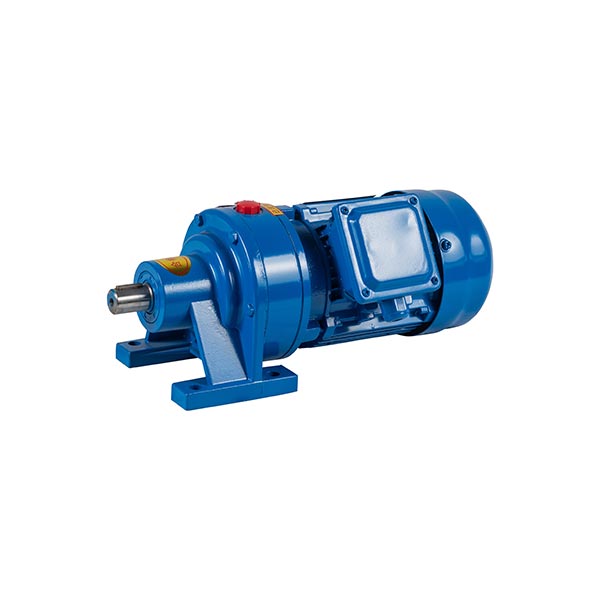

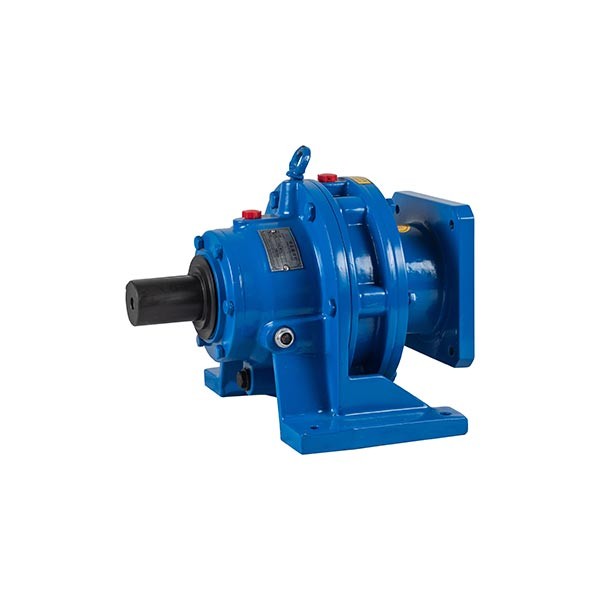

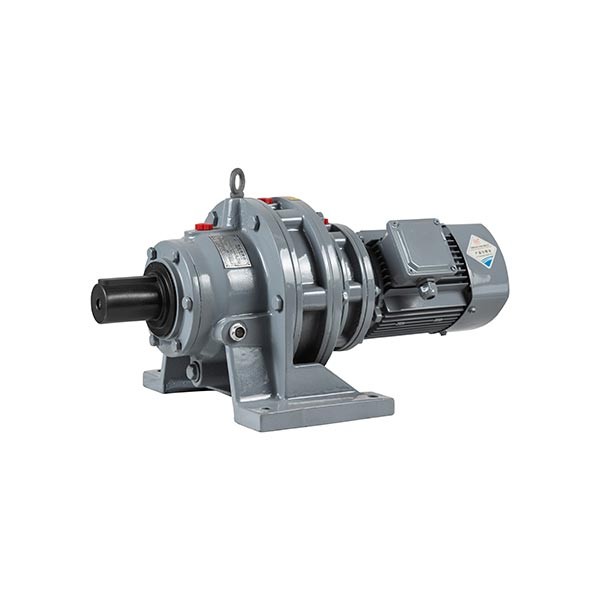

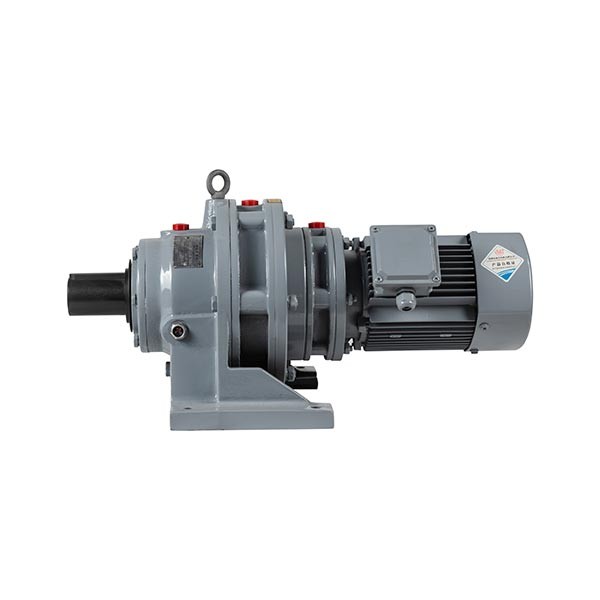

Горизонтальный циклоидальный редуктор BWD

Модель: 0,37 кВт, 0,55 кВт, 0,75 кВт, 1,1 кВт, 1,5 кВт, 2,2 кВт, 3 кВт... (Подробную информацию можно получить у консультанта)
Питание: 380 В (трехфазное), 220 В (однофазное), двигатель с защитой от воздействия, антистатический, преобразование частоты и т. д.
Режим управления скоростью: контроль скорости, двигатель без контроля скорости
Режим скорости: фиксированный, скорость можно выбрать в соответствии с целями смешивания клиента.
Цвет: опционально в соответствии с потребностями клиента
Вес: в зависимости от выбранной или индивидуальной модели.
Упаковка: деревянная коробка.

Преимущества продукта

Высокоскоростное соотношение: Максимальное передаточное число первой ступени 87, максимальное передаточное число второй ступени 7569. При необходимости можно использовать больше ступеней трансмиссии.

Компактная конструкция и небольшой размер: Входной и выходной вал расположены на одной оси, имеют компактную конструкцию и небольшой объем.

Легко разбирается и собирается, легко ремонтируется: Разумная конструкция, простая разборка и сборка, простота обслуживания.

Плавная работа и низкий уровень шума: Циклоидные игольчатые зубья имеют большое количество зацепляющихся зубьев, большой коэффициент перекрытия и стабильный механизм, который может контролировать вибрацию и шум до очень небольшого уровня.

Надежный и долгий срок службы Основные детали трансмиссии изготовлены из подшипниковой стали, которая обладает хорошими механическими свойствами, плавным трением качения, более прочна и имеет длительный срок службы.

Высокая перегрузочная способность, ударопрочность, малый момент инерции. Число зацепляющихся зубьев более чем в три раза больше, чем у обычных эвольвентных шестерен.Обладает высокой устойчивостью к перегрузкам и использует уникальную дугообразную форму зубьев для предотвращения поломки зубьев.

состав

Модель и параметры

Модель машины и передаточное число

Примечание:1. По конструктивной форме он подразделяется на: горизонтальный и вертикальный тип, в зависимости от способа подключения драйвера он делится на: двухосный тип, тип подключения двигателя и тип прямого подключения двигателя.
2. Все передаточные числа моделей первого уровня могут комбинироваться в любой комбинации для моделей второго и третьего уровня.

Сравнительная таблица моделей

Примечание:Показатели производительности соответствующих моделей машин разных стандартов в основном одинаковы, но внешний вид, установочные и присоединительные размеры немного отличаются.Пользователям следует сначала попробовать использовать стандарты JB/T2982-94A и B.

Метод представления модели
