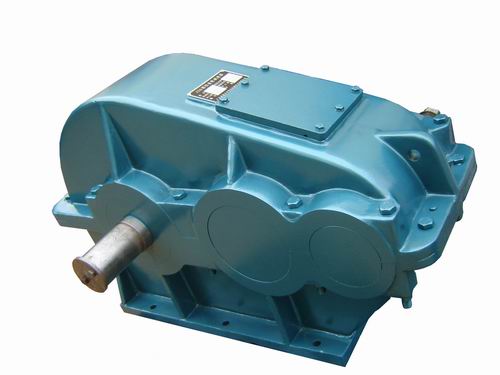

ZL42.5-2 относится к двухступенчатому цилиндрическому редуктору серии ZL (межосевое расстояние 425 мм, номинальное передаточное число 2). Согласно стандарту JB/T 8853-2015, он имеет в общей сложности 5 форм сборки (Ⅰ, Ⅱ, Ⅲ, Ⅳ, Ⅴ). Основное различие заключается в положении, рулевом управлении и ориентации входного/выходного вала следующим образом:
1. Форма сборки Ⅰ
Входной и выходной вал расположены в одном направлении (оба на одной стороне коробки редуктора), входной вал сверху, а выходной вал снизу;
Способ установки: горизонтальная установка на ножках (фиксированное основание), входной вал может вращаться по часовой стрелке/против часовой стрелки (в зависимости от вращения двигателя);
Применимые сценарии: Оборудование с компактным пространством, входом и выходом, которое необходимо расположить на одной стороне (например, небольшие конвейеры и миксеры).
2. Форма сборки II
Входной и выходной вал расположены в противоположных направлениях (разделены с обеих сторон коробки), входной вал находится сверху, а выходной вал - снизу;
Способ установки: горизонтальная установка на ножках, входной и выходной вал вращаются в противоположных направлениях;
Применимые сценарии: Оборудование, требующее реверса трансмиссии и раздельного привода с обеих сторон (например, рольганги, небольшие лифты).
3. Форма сборки III
Входной и выходной вал расположены в одном направлении: входной вал внизу, а выходной вал вверху;
Способ установки: Горизонтальная установка на ножках, ось перевернута, образуя «зеркальное отражение» с Типом I;
Применимые сценарии: условия работы, при которых входной вал должен быть расположен в нижнем положении, а выходной вал должен быть расположен в верхнем положении (например, силосные питатели, небольшие просеивающие машины).
4. Форма сборки IV.
Входной и выходной вал расположены в противоположных направлениях: входной вал внизу, а выходной вал вверху;
Способ установки: Горизонтальная установка на ножках, ось перевернута, образуя «зеркальное отражение» с типом II;
Применимые сценарии: Оборудование, требующее реверса и имеющее низкий входной вал и высокий выходной вал (например, небольшие дробилки, вибрационные питатели).
5. Форма сборки V.
Входной и выходной вал расположены вертикально (входной вал расположен горизонтально, выходной вал расположен вертикально вниз);
Способ установки: вертикальная установка фланца (фланец закреплен на верхней части коробки), выходной вал движется вертикально вниз;
Применимые сценарии: Вертикальное оборудование (например, вертикальные смесители, смесительные баки, вертикальные конвейеры), экономящее горизонтальное пространство.
