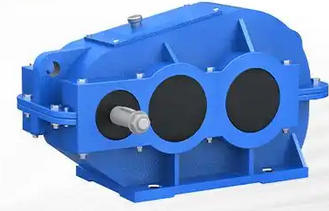

Форма установки цилиндрического редуктора серии ZQH не повлияет на характеристики его основной модели, но будет отражена в полной маркировке модели и определит размер внешнего интерфейса редуктора.
Проще говоря, «размер» и «замедляющая способность» редуктора определяются его межосевым расстоянием и передаточным числом, а форма установки определяет «способ его подключения и фиксации».
1. Анализ марки модели
Полная модель редуктора ZQH обычно состоит из нескольких частей, и форма установки является одной из них. В качестве примера возьмем ZQH100-20-II-Z:
ZQH: код серии, обозначающий однодуговой цилиндрический зубчатый редуктор.
100: Общее межосевое расстояние, единица измерения — миллиметр (мм). Это число является важнейшим параметром, определяющим габаритные размеры и характеристики редуктора (такие как длина, ширина, высота и вес).
20: Номинальное передаточное число, отражающее тормозную способность редуктора.
II: форма сборки, представленная римскими цифрами, существует множество типов (например, I, II, III и т. д.), что определяет взаимное положение и ориентацию входного и выходного валов.
Z: Форма выходного вала, что означает, что выходной вал имеет цилиндрический конец. Кроме того, существуют концы вала зубчатого типа (C, CA), концы вала поперечного ползуна (F) и т. д.
Из маркировки видно, что форма установки (форма сборки + форма выходного вала) является неотъемлемой частью модели, но она выбирается исходя из реальных потребностей использования после определения основных характеристик (межосевое расстояние, передаточное число).
2. Влияние формы установки
Выбор различных форм установки в основном повлияет на следующие размеры внешнего интерфейса. После определения общего межосевого расстояния переходника эти размеры будут иметь соответствующие стандартные значения в зависимости от формы установки:
Отверстия для анкерных болтов: расстояние между отверстиями (S1, S2), диаметр отверстий (d) и количество отверстий (n) монтажных отверстий.
Размеры конца вала: диаметр вала (d), длина вала (L), размеры шпоночных пазов (b, t) и т. д. выходного и входного вала.
Габаритные Рисование: общая длина (L), общая ширина (B), общая высота (H) и т. д. переходника.
