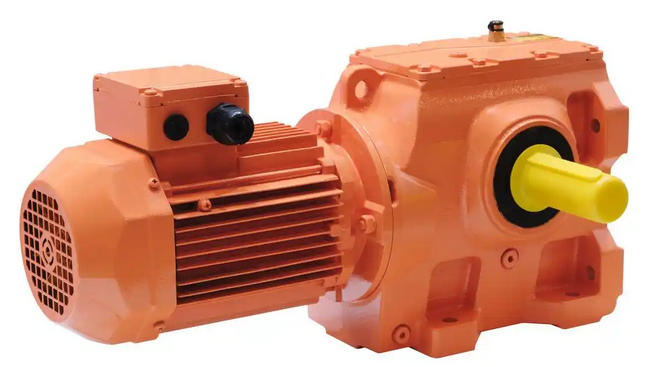

Общие проблемы при проектировании конструкции редуктора включают контроль осевой силы, управление термической деформацией, баланс между несущей способностью и объемом, высокие требования к точности сборки, а также надежность смазки и уплотнения. Эти проблемы напрямую влияют на стабильность, срок службы и эффективность работы оборудования.
1. «Проблема управления осевой силой»
В условиях высокоскоростной работы винтовой редуктор создает значительную осевую силу из-за угла винтовой линии, что приводит к:
(1) По мере увеличения нагрузки на подшипник необходимо использовать радиально-упорные или конические роликоподшипники и прикладывать усилие предварительного натяга;
(2) увеличивается риск осевого перемещения, влияющий на точность позиционирования;
(3) Накопление тепла от трения ускоряется, сокращая срок службы смазки и подшипников;
(4) Осевая сила передается на конец серводвигателя, что может привести к преждевременному выходу из строя подшипников двигателя.
Чтобы решить эту проблему, некоторые производители применяют гетерогенную конструкцию «высокоскоростная прямозубая шестерня + низкоскоростная косозубая шестерня», используя прямозубые шестерни на входном каскаде, чтобы устранить источник осевой силы и улучшить стабильность системы.
2. Контроль термодеформации и повышения температуры
Нагрев от трения является серьезным фактором при работе на высоких скоростях. Если отвод тепла плохой, это приведет к:
(1) По мере повышения температуры масла эффективность смазки снижается и ускоряется износ компонентов;
(2) Тепловое расширение коробки и шестерни происходит неравномерно, что приводит к перекосу зацепления, повышенному шуму и даже заклиниванию;
(3) Длительная высокая температура снижает прочность материала и усталостную долговечность.
Решения включают оптимизацию конструкции рассеивания тепла коробки (например, добавление направляющих ребер), использование высокотемпературных синтетических смазочных материалов (таких как масло Flender HT) и т. д.
3. Противоречие между несущей способностью и компактностью конструкции.
(1) Высокие требования к несущей способности приводят к увеличению модуля зубчатой передачи, ширины зуба и размера подшипника, но из-за монтажного пространства необходимо искать компромисс между объемом и прочностью;
(2) Хотя редуктор RV обладает высокой несущей способностью и высокой точностью, он имеет проблемы, связанные с большими размерами и высокой стоимостью из-за его сложной конструкции и множества вспомогательных деталей;
(3) Направление оптимизации заключается в достижении снижения веса и повышения эффективности за счет модернизации материалов (например, цементации и закалки легированной стали) и облегчения конструкции (например, модульной конструкции, устранения избыточной толщины стенок).
4. Высокие требования к точности изготовления и сборки
(1) Необоснованный расчет параметров зубчатого зацепления (модуль, количество зубьев, угол давления, модификация) приведет к концентрации напряжений, нестабильной передаче и сильному шуму;
(2) Если коробка не подвергалась отжигу или старению, внутреннее напряжение останется, деформация произойдет во время работы, и произойдет утечка или зацепление несбалансированной нагрузки;
(3) Осевой размер цепи, зазор подшипника и фаза шестерни должны строго контролироваться во время сборки, в противном случае может произойти преждевременный выход из строя.
5. «Надежность смазки и уплотнения».
(1) Отсутствие вентиляционных отверстий или их закупорка приведет к увеличению давления внутри машины, что приведет к вытеканию смазочного масла из зазоров;
(2) Если крышка смотрового отверстия слишком тонкая, а поверхность соединения неровная, это также может привести к утечке масла;
(3) Ключевыми гарантиями являются эффективная конструкция уплотнения (например, комбинация лабиринтного уплотнения + сальник) и устройство выравнивания давления (например, сапун).
