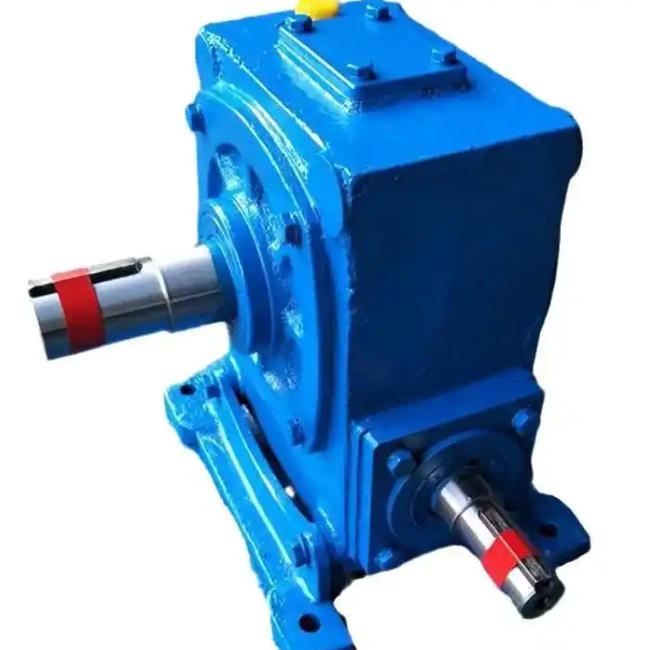

Технические параметры и эксплуатационные характеристики червячного редуктора WPEDO100-155-150-2,2 кВт следующие:
Основные технические параметры
Тип передачи : двухступенчатая червячная передача, передача с ортогональным валом.
Общий коэффициент уменьшения : 150 (типичная двухступенчатая комбинация: 10×15, 15×10 и т. д.)
Входная скорость : стандартная 1450 об/мин (4-полюсный двигатель)
Выходная скорость : около 1450÷150≈9,67 об/мин.
Номинальная мощность : 2,2 кВт (соответствует 4-полюсному асинхронному двигателю)
Выходной крутящий момент : около 1800–2200 Н·м (оценено на основе эффективности η≈0,6)
КПД : у двухступенчатой червячной передачи около 55–65% (ниже, чем у одноступенчатой).
Самоблокирующийся : Да (небольшое количество червячных головок, подходит для сценариев торможения/антиреверса)
Форма установки : горизонтальная (установка на лапах), вход с фланцем для прямого подключения двигателя.
Материал корпуса : чугун HT250 (спецификации 100/155).
Метод смазки : смазка масляной ванной (рекомендуется масло для червячных передач ISO VG 220/320).
Рабочая температура : -10℃～+80℃ (температура масла ≤80℃)
ТТХ
Встроенная конструкция коробкиКоробка изготовлена методом цельного литья, что обеспечивает высокую жесткость и красивый внешний вид, что эффективно повышает виброустойчивость и увеличивает срок службы.
Разнообразные структурные типы
Предусмотрены две коробчатые конструкции: «Базовый тип» (с подставкой для ног) и «Универсальный тип» (множественные отверстия для винтов, гибкая установка), которые легко интегрировать в различное оборудование.
Несколько способов подключения
Входной вал поддерживает «одноосный/двухосный вход» , а также может быть оснащен « прямым соединением с фланцем двигателя» для повышения гибкости сборки;
Выходной вал имеет конструкции «одинарный выходной вал», «двойной выходной вал» и «полый вал» для удовлетворения различных потребностей трансмиссии.
Разнонаправленная входная и выходная конфигурацияВходной и выходной вал могут быть расположены в нескольких направлениях, например вверх и вниз, влево и вправо, чтобы адаптироваться к сложным требованиям планировки пространства.
Может быть объединен в многоступенчатую систему пониженияПоддерживает 2 или 3 редуктора, которые можно использовать последовательно для формирования многоступенчатого понижения, получения большего передаточного отношения и подходит для особых условий работы.
