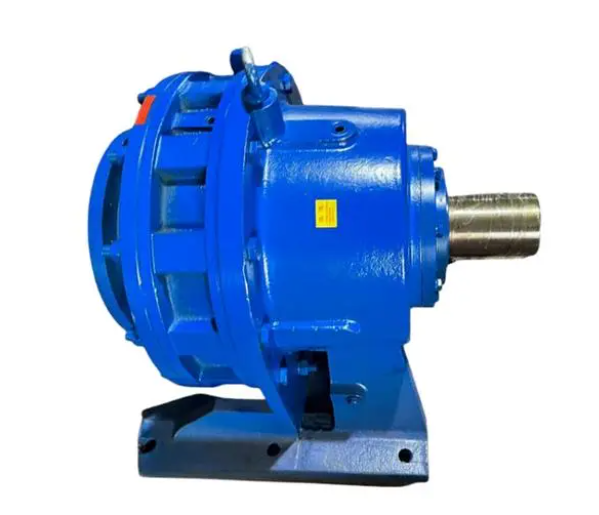

Чтобы проверить, носят ли и носят шестерни редуктора ZJY90-12.5-S Reducer, установленного на валу, можно использовать следующие методы:
Визуальный осмотр : используйте невооруженную глазу или используйте увеличительное стекло, чтобы наблюдать за поверхностью передачи, чтобы увидеть, является ли поверхность зуба гладкой, и есть очевидные следы износа, трещины, очистка, ямы и другие повреждения. В то же время обратите внимание на то, является ли форма зуба завершена, становится ли верхней верхней вершиной и носит ли корень зуба.
Проверка инструмента измерения : используйте суппорты, микрометры или приборы измерения передачи, чтобы измерить толщину зуба, шаг зуба, шероховатость поверхности зубов, параметры радиального прыжка и т. Д., И сравнить их с новым стандартным значением продукта. Если значение измерения превышает допустимый диапазон ошибок, это означает, что передача имеет износ или деформацию.
Метод цветного покрытия : нанесите тонкое цветное покрытие на поверхность передачи, дайте передаче работать в обычном рабочем состоянии в течение некоторого времени, прежде чем снять его, и наблюдать за износом цветного покрытия. Область, где исчезает цветное покрытие, обычно более сильно изношенная область.
Анализ шума и вибрации : данные вибрации во время работы передачи собираются с помощью датчиков ускорения, а спектр анализируется с использованием анализатора спектра FFT. Если амплитуда частоты сетки периодически колеблется, или аномальные боковые полосы появляются на диаграмме спектра, это может означать, что передача надевается. Между тем, сильно изношенные шестерни обычно производят больше шума и могут контролироваться с помощью детектора шума.
Анализ смазочного масла . Регулярная выборка и анализ содержания частиц металлов в смазке, вы можете использовать спектрометр атомного излучения для обнаружения концентрации железа, меди и алюминия. Когда содержание железа превышает 200 частей на миллион, или медный элемент превышает 50 частей на миллион, вы должны опасаться износа поверхности зуба при отягчающих обстоятельствах. Кроме того, абразивные частицы могут наблюдаться с помощью анализа спектра железа, и тип износа можно оценить.
Функциональный тест : выполните тест нагрузку на передаче, чтобы проверить его рабочее условие при нагрузке. Если передача нестабильна, шум увеличивается или повышается аномальная температура, она может быть проявлением износа передачи.
Анализ контактных знаков зубов : равномерно нанесите красный эликсир порошок на поверхность зуба, наблюдайте за площадью контакта после вращения передачи. Идеальная площадь контакта должна достигать более 70% поверхности зуба и быть расположенной вблизи круга сустава. Если область контакта слишком мала или положение контакта является ненормальным, это может указывать на то, что передача имеет проблемы с износом или точностью установки.
