Конструктивный принцип планетарного редуктора с сервоприводом

Автор:Pедактор сайта     Время публикации: 10-09-2021      Происхождение:Работает

Запрос цены

facebook sharing button
twitter sharing button
line sharing button
wechat sharing button
linkedin sharing button
pinterest sharing button
whatsapp sharing button
sharethis sharing button
Конструктивный принцип планетарного редуктора с сервоприводом

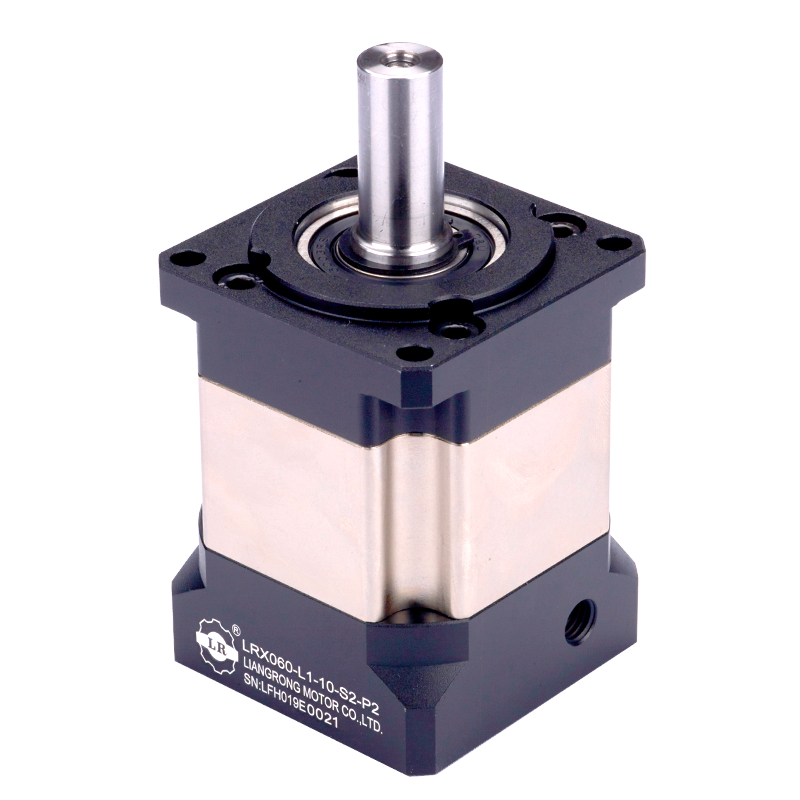

Puhe af115 метод LAN установка сервопривод планетарный редуктор / низкий люфт / подходит для 750w.1000w.2000w структура: планетарная передача, солнечная шестерня и внешнее зубчатое колесо.
Благодаря конструкции планетарного редуктора одноступенчатое замедление имеет 3 коэффициента, а общий коэффициент скорости не превышает 10. Общий коэффициент скорости составляет 3.4.5.6.8.10.Количество ступеней редуктора, как правило, не превышает трех ступеней, но некоторые индивидуальные редукторы с большим передаточным числом имеют 4-ступенчатое замедление.По сравнению с другими редукторами, планетарный редуктор отличается высокой жесткостью (одноступенчатый может достигать менее 1 балла), высокой эффективностью трансмиссии (одноступенчатый 97% - 98%), высоким отношением крутящего момента к объему, не требует технического обслуживания в течение всего срока службы. и т. д. Планетарные редукторы в основном устанавливаются на шаговые двигатели и серводвигатели для снижения скорости, увеличения крутящего момента и согласования инерции.Механизм передачи планетарного редуктора шестеренчатый.Его структурная схема очень проста.Представьте, что есть два круга, один большой и один маленький.Два круга концентричны.В кольцевой части между двумя кругами есть еще три маленьких круга.Больший из всех кругов — это внутреннее зубчатое кольцо, а остальные четыре маленьких круга — это шестерни.Средняя называется солнечной шестерней, остальные три маленьких круга называются планетарными шестернями.Серводвигатель приводит в движение солнечную шестерню редуктора, а солнечная шестерня приводит в движение планетарную передачу, опирающуюся на внутреннее зубчатое кольцо.Планетарная передача приводит в движение выходной вал, соединенный с внешним зубчатым венцом, через его зацепление с внешним зубчатым венцом, чтобы достичь цели замедления.
Puhe af115 метод LAN установка серво-планетарный редуктор / низкий задний зазор / подходит для 750w.1000w.200
