Используйте счетчик циферблата, чтобы обеспечить концентричность вала трансмиссии, который в основном включает в себя этапы установки циферблата, измерение и настройку. Ниже приведено конкретное введение:
Подготовка
Очистите вал привода и связанные с ними поверхности установки, чтобы гарантировать, что нефть, примеси и т. Д. Чтобы не влиять на точность измерения.
Проверьте, работает ли индикатор циферблата нормально, может ли указатель вращаться гибко, и соответствует ли диапазон требованиям измерения.
Таблица размеров установки
Адсорбируйте магнитную подушку на стабильный фиксированный кронштейн или корпус устройства, чтобы гарантировать, что подушка не встряхивает во время измерения.
Отрегулируйте положение головки метра набора так, чтобы его измерительный стержень был перпендикулярно поверхности вала передачи, а головка измерителя осторожно контактирует с поверхностью вала прохождения. Как правило, указатель показателя циферблата предварительно сжат на 1-2 мм, чтобы убедиться, что указатель может нормально качаться во время измерения.
Измерить начальные данные
Вручную поверните вал передачи, так что счетчик циферблата может вращаться вокруг окружности вала трансмиссии в течение одного раунда, наблюдайте за поворотом указателя счетчика циферблата, запишите максимальные и минимальные показания указателя. Разница между ними заключается в радиальном значении прыжка с валом передачи, которое отражает току концентричность отклонения вала прохождения.
Отрегулируйте приводной вал
На основе данных измерения в таблице циферблата проанализируйте направление и амплитуду, которые необходимо регулировать приводной вал. Если значение радиального разгона превышает допустимый диапазон, приводной вал должен быть отрегулирован. Обычно это достигается путем регулировки положения установки редуктора или точки опоры вала трансмиссии. Например, если счетчик циферблата показывает, что считывание на одной стороне приводного вала большое, это означает, что приводной вал на этой стороне находится вне центра, и необходимо тонко настроить редуктор или привести в противоположном направлении в осевом направлении.

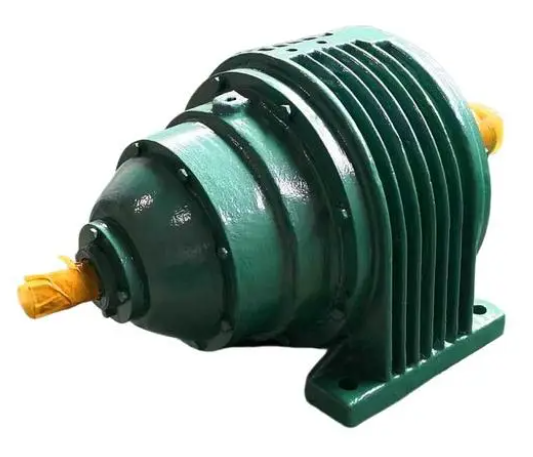

После каждой регулировки вручную снова поверните вал привода и измеряйте радиальный прыжок с помощью циферблата, пока значение прыжка не окажется в допустимом диапазоне. Вообще говоря, для редуктора ZSY250 концентричность вала трансмиссии относительно высока, а допустимый радиальный прыжок обычно составляет от 0,05 до 0,1 мм. Для конкретных значений, пожалуйста, обратитесь к инструкциям по установке Reducer.
Повторный тест и фиксация
После подтверждения того, что вал трансмиссии регулируется на месте, снова поверните вал трансмиссии для повторного тестирования, чтобы убедиться, что считывание счетчика циферблата стабильно и в пределах допустимого диапазона.
Наконец, закрепите монтажные болты или другие соединительные части редуктора и приводного вала, чтобы предотвратить изменения положения во время работы оборудования и повлиять на концентричность. Во время процесса затягивания обратите внимание на работу в соответствии с предписанными требованиями к крутящему моменту, чтобы снова избежать эксцентричного вала передачи из -за неравномерной силы затягивания болтов.
Использование циферблата для обеспечения концентричности вала трансмиссии требует, чтобы оператор обладал определенными навыками и опытом, и быть осторожным в процессе измерения и регулировки, чтобы гарантировать, что точность установки вала передачи соответствует требованиям работы оборудования.
