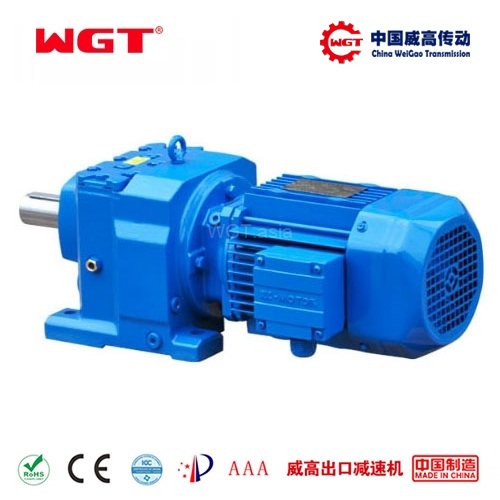

Винтовой редуктор серии R97 / RF97 / RS97 / RF97 обладает такими характеристиками, как универсальность, хорошая комбинация и высокая грузоподъемность.Он имеет преимущества легкого передаточного отношения, высокой эффективности, небольшой вибрации и большой радиальной нагрузки на вал.Эта серия может не только использоваться в сочетании с различными редукторами и коробками передач для удовлетворения требований, но также облегчает локализацию соответствующего оборудования коробки передач.
| Описание продукта |
особенность Высокая модульная конструкция.
Цельный литой корпус имеет компактные размеры, высокую грузоподъемность, стабильную передачу и низкий уровень шума. Хорошие характеристики защиты от утечек, хорошая герметизация, могут широко использоваться в промышленном производстве. Энергетически эффективный.
Экономия средств и низкие затраты на техническое обслуживание. |
Основные отрасли применения Пищевая легкая промышленность, электротехника, строительная техника, металлургическое оборудование, Цементная техника, техника для защиты окружающей среды, электронные приборы, дорожно-строительная техника, Оборудование для водного хозяйства, химическое оборудование, горнодобывающее оборудование, транспортное оборудование, Машины для строительных материалов, резиновые машины, нефтяные машины и другие отрасли промышленности
|
| Технические данные |
| Материал корпуса | Чугун / ковкий чугун |
| Твердость оболочки | ХБС190-240 |
| Материал шестерни | легированная сталь 20CrMnTi |
| Твердость поверхности зубчатого колеса | HRC58° ~ 62° |
| Твердость сердечника шестерни | HRc33 ~ 40 |
| Материал входного/выходного вала | Легированная сталь 42CrMo |
| Твердость входного/выходного вала | HRC25 ~ 30 |
| Точность обработки зубчатых колес | Прецизионное шлифование, уровень 6 ~ 5 |
| смазочное масло | ГБ L-CKC220-460, выдерживаемое напряжение оболочки 220-460 |
| Термическая обработка | Отпуск, науглероживание, закалка и др. |
| эффективность | 94% ~ 96% (в зависимости от ступени передачи) |
| Шум (максимум) | 60 ~ 68 дБ |
| Повышение температуры (МАКС.) | 40°С |
| Повышение температуры (масла) (максимум) | 50°С |
| вибрация | ≤20мкм |
| Отдача | ≤20аркмин |
| Марка подшипника | Подшипники китайских брендов, HRB/LYC/ZWZ/C&U. Или другие запрашиваемые бренды, SKF, FAG, INA, NSK. |
| Марка сальника | NAK --- Тайвань или другие требования к бренду |
размер | Диаметр твердого вала (мм) | Центральная высота | Диаметр выходного фланца (мм) | Мощность (кВт) | Коэффициент скорости | Допустимый крутящий момент (Нм) | Вес (кг) |
Р17 | φ20k6 | 75 | φ120 / 140 | 0,18-0,75 | 3,83-74,84 | 85 | 4 |
Р27 | φ25k6 | 90 | φ120 / 140 | 0,18-3,00 | 3.37-135.09 | 130 | 5.5 |
Р37 | φ25k6 | 90 | φ160 / 200 | 0,18-3,00 | 3,33-134,82 | 200 | 8.5 |
Р47 | φ30k6 | 115 | φ160 / 200 | 0,18-5,50 | 3,83-176,88 | 300 | 10 |
Р57 | φ35k6 | 115 | φ200 / 250 | 0,18-7,50 | 4,39-186,89 | 450 | 18 |
Р67 | φ35k6 | 130 | φ200 / 250 | 0,18-7,50 | 4,29-199,81 | 600 | 25 |
Р77 | φ40k6 | 140 | φ250 / 300 | 0.18-11.00 | 5.21-195.24 | 820 | 36 |
Р87 | φ50k6 | 180 | φ300 / 350 | 0.55-22.00 | 5,36-246,54 | 1550 | 63 |
Р97 | φ60м6 | 225 | φ350 / 450 | 0.55-30.00 | 4,49-289,74 | 3000 | 101 |
Р107 | φ70м6 | 250 | φ350 / 450 | 2.20-45.00 | 5.06-249.16 | 4300 | 153 |
Р137 | φ90м6 | 315 | φ450 / 550 | 5.50-55.00 | 5,15-222,60 | 8000 | 220 |
Р147 | φ110м6 | 335 | φ450 / 550 | 11.00-90.00 | 5.0-16.31 | 13000 | 400 |
Р167 | φ120м6 | 425 | φ550 / 660 | 11.00-160.00 | 10.24-229.71 | 18000 | 700
|
Редуктор серии R имеет следующие модели:
Р17 Р27 Р37 Р47 Р57 Р67 Р77 Р87 Р97 Р107 Р137 Р147 Р167
РС17 РС27 РС37 РС47 РС57 РС67 РС77 РС87 РС97 РС107 РС137 РС147 РС167
РФС17 РФС27 РФС37 РФС47 РФС57 РФС67 РФС77 РФС87 РФС97 РФС107 РФС137 РФС147 РФС167
РФ17 РФ27 РФ37 РФ47 РФ57 РФ67 РФ77 РФ87 РФ97 РФ107 РФ137 РФ147 РФ167
RX37 RX57 RX67 RX77 RX87 RX97 RX107 RX127 RX157
RXF37 RXF57 RXF67 RXF77 RXF87 RXF97 RXF107 RXF127 RXF157
RXS37 RXS57 RXS67 RXS77 RXS87 RXS97 RXS107 RXS127 RXS157
RXFS37 RXFS57 RXFS67 RXFS77 RXFS87 RXFS97 RXFS107 RXFS127 RXFS157
