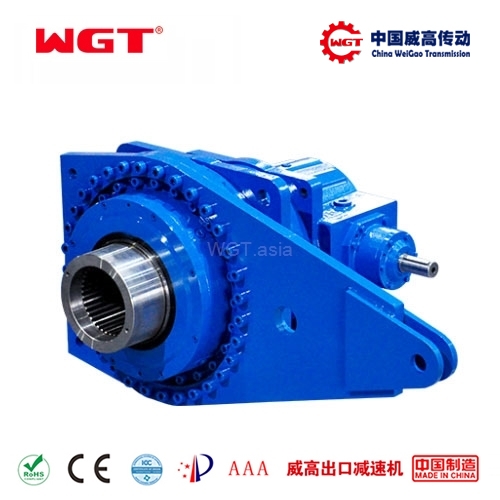

Планетарный редуктор силовой передачи серии P-P2SA12-63-96

  • П2СА12-63-96

  • 2000$ ~ 5000$

  • 1 предмет

  • 30 дней (1-300 штук)

  • 10

  • 30 дней (300 штук)

  • телеграфный перевод

  • Стандартная экспортная фанерная коробка

  • Нинбо / Шанхайский порт

  • Один год

  • WGT

  • Чжэцзян, Китай

SKU:
штат:
Количество:

Планетарный редуктор серии P, высококачественный планетарный редуктор серии P, планетарный редуктор серии P в деталях
Редуктор серии P
КНИГА.pngэлектронный контент    КНИГА5.pngPDF-каталог


2. Редуктор использует эвольвентную планетарную передачу, внутреннее управление использует внутреннее и внешнее зацепление и распределение мощности.

3. Все шестерни науглерожены и закалены для получения износостойкой поверхности высокой твердости.После термической обработки шестерен все зубья стачиваются, что снижает уровень шума и повышает эффективность и срок службы всей машины.

4. Планетарный редуктор серии P имеет малый вес, небольшой объем, большой диапазон передаточных чисел, высокую эффективность, стабильную работу и низкий уровень шума.Редукторы широко используются в таких отраслях промышленности, как металлургия, горнодобывающая промышленность, подъем и транспортировка, электроэнергетика, стройматериалы, легкая промышленность и транспорт.

Характеристики производительности:

1. Планетарный редуктор серии P использует эвольвентную планетарную передачу, разумное использование внутренних и внешних зубчатых колес и распределение мощности.Поэтому он имеет характеристики легкого веса, небольшого размера и широкого диапазона передаточных чисел.

Большой размер, высокая эффективность, стабильная работа, низкий уровень шума, высокая адаптивность и т. д.

2. Ящик изготовлен из сферического пластичного чугуна, что значительно повышает жесткость и ударопрочность ящика.

3. Режим ввода: вход концентрического вала, вход косозубой шестерни, коническая шестерня, вход косозубой шестерни, вход конической шестерни.

4. Режим вывода: тип внутреннего шлица, тип усадочной шайбы с полым валом, тип внешнего шлица, твердая плоская шпонка.

5. Форма установки: горизонтальная установка, вертикальная установка, установка моментного рычага.

6. Модульная конструкция;могут быть заменены в соответствии с требованиями заказчика.

7. В сочетании с сериями R и K для получения большего соотношения скоростей.

Технические параметры:

Диапазон скоростей: базовый тип 25-4000

Диапазон крутящего момента: 2,6-900 кНм

Диапазон мощностей: 22-1920 кВт

Обзор промышленных редукторов серии P

1) Модульная конструкция, может быть заменена в соответствии с требованиями заказчика.

2) Корпус коробки изготовлен из ковкого чугуна, что значительно повышает жесткость и ударопрочность корпуса коробки.

3) Проведите науглероживание и закалку в контролируемой атмосфере для солнечной шестерни, планетарной шестерни, внутреннего зубчатого венца и спиральной конической шестерни в коробке, чтобы сделать стол с высокой твердостью и износостойкостью.После термической обработки все зубья стачиваются, что снижает шум и улучшает работу всей машины.Эффективность и срок службы.

4) Режим ввода: вход концентрического вала, вход конической шестерни, вход конической шестерни-винтовой шестерни, вход конической шестерни.

5) Режим вывода: тип внутреннего шлица, тип усадочной шайбы с полым валом, тип внешнего шлица, твердая плоская шпонка.

6) Форма установки: горизонтальная установка, вертикальная установка, установка торсионного рычага.

7) Размер продуктов серии P составляет 9-34, а серия планетарной передачи имеет 2 и 3 уровня.Передаточное отношение 25-4060.В сочетании с другими сериями редукторов WEIGAO (такими как серии R, K) можно получить большее передаточное число.

Описание продукта

Планетарный редуктор серии P с высоким крутящим моментом от 0,4 до 12 934 кВт

Компоненты:

1. Корпус: ковкий чугун
2. Набор передач: планетарный набор передач (планетарная передача)
3. Войдите в конфигурацию:
Интеграция с электродвигателями (двигатели переменного тока, гидравлические двигатели, мотор-редукторы)
Стандартный фланец двигателя IEC и адаптер двигателя
Вход сплошного вала со шпонкой
4. Выходная конфигурация:
Выход сплошного вала со шпонкой

Выход сплошного вала эвольвентного шлица (стандарт GB или DIN)

Выход полого вала с эвольвентным шлицем (стандарт GB или DIN)
Выход полого вала с усадочной шайбой
5. Дополнительные аксессуары:
Горизонтальное основание редуктора
Торсионный рычаг, опора торсионного вала
Монтажный кронштейн двигателя
Маслопогружной компенсационный бак
Принудительный масляный насос
Вентилятор


Модели:

П2Н-2-я ступень планетарная, соосная
P2L - Двухступенчатый планетарный ряд со спирально-конической зубчатой ​​парой, прямоугольный
P2S – 2-ступенчатый планетарный ряд с косозубой парой, параллельный вал
Р2К-Двухступенчатый планетарный ряд с косозубыми и коническими парами, прямой угол
P3N-Соосный трехступенчатый планетарный ряд
P3S-трехступенчатый планетарный ряд со встроенной косозубой парой и параллельным валом
Р3К – 3-х ступенчатый планетарный ряд с косозубыми и коническими парами, прямой угол
Размер кадра: 9, 10, 11, ... 34, 35, 36 (кроме 15)

особенность:

1. Планетарный редуктор серии AOKMAN®P/ (планетарный редуктор) имеет 7 типов и 27 типоразмеров рам различных вариантов, которые могут обеспечить крутящий момент до 2600кН.м и передаточное отношение 4000:1

2. Высокая эффективность, высокий выходной крутящий момент, подходит для тяжелых условий нагрузки и применения.


3. Высокая надежность, низкий уровень шума
4. Модульная конструкция
5. Дополнительные аксессуары


6. Легко комбинируется с другими зубчатыми передачами, такими как косозубые, червячные, конические или косозубые редукторы.

Параметры передачи


добрый
добрый
P2N (уровень 2)
25, 28, 31,5, 35,5, 40
P3N (три этапа)
140, 160, 180, 200, 225, 250, 280
P2L (уровень 2)
31,5, 35,5, 40, 45, 50, 56, 63, 71, 80, 90, 100
-
-
P2S (уровень 2)
45, 50, 56, 63, 71, 80, 90, 100, 112, 125
P3S (три этапа)
280, 315, 355, 400, 450, 500, 560, 630, 710, 800, 900
П2К (уровень 2)
112, 125, 140, 160, 180, 200, 225, 250, 280, 320, 360, 400, 450, 500, 560
П3К (уровень 3)
560, 630, 710, 800, 900, 1000, 1120, 1250, 1400, 1600, 1800, 2000, 2240, 2500, 2800, 3150, 3550, 4000


Редуктор серии P имеет следующие модели:

P2N9   P2N10   P2N11   P2N12   P2N13   P2N14   P2N16   P2N17   P2N18   P2N19   П2Н20   P2N21   P2N22   P2N23   P2N24   П2Н25   P2N26   P2N27   P2N28   P2N29   П2Н30   P2N31   P2N32   P2N33   P2N34

P2S9   P2S10   P2S11   P2S12   P2S13   P2S14   П2С16   П2С17   П2С18   П2С19   П2С20   П2С21   П2С22   П2С23   П2С24   П2С25   П2С26   П2С27   П2С28   П2С29   П2С30   П2С31   П2С32   П2С33   П2С34

P3N9   P3N10   P3N11   P3N12   P3N13   P3N14   P3N16   P3N17   P3N18   P3N19   П3Н20   P3N21   P3N22   P3N23   P3N24   P3N25   P3N26   P3N27   P3N28   P3N29   П3Н30   P3N31   P3N32   P3N33   P3N34

P3S9   P3S10   P3S11   P3S12   P3S13   P3S14   П3С16   P3S17   P3S18   P3S19   П3С20   П3С21   П3С22   П3С23   П3С24   П3С25   П3С26   P3S27   P3S28   P3S29   П3С30   П3С31   П3С32   П3С33   П3С34

P2L9   P2L10   P2L11   P2L12   P2L13   P2L14   P2L16   P2L17   P2L18   P2L19   P2L20   P2L21   P2L22   P2L23   P2L24   P2L25   P2L26   P2L27   P2L28   P2L29   P2L30   P2L31   P2L32   P2L33   P2L34

P2K9   P2K10   P2K11   P2K12   P2K13   P2K14   П2К16   P2K17   P2K18   P2K19   П2К20

P3K9   P3K10   P3K11   P3K12   P3K13   П3К14   П3К16   P3K17   П3К18   P3K19   П3К20   P3K21   Р3К22   П3К23   П3К24   П3К25   П3К26   P3K27   P3K28   P3K29   П3К30   P3K31   P3K32   П3К33   П3К34

Параметр 3. PNG


Технические данные
Строительные материалы Чугун / ковкий чугун
Твердость оболочки ХБС190-240
Материал шестерни легированная сталь 20CrMnTi
Твердость поверхности зубчатого колеса HRC58 * ~ 62.
Твердость сердечника шестерни HRc33 ~ 40
Материал входного/выходного вала Легированная сталь 42CrMo
Твердость входного/выходного вала HRC25 ~ 30
Точность обработки зубчатых колес Прецизионное шлифование, уровень 6 ~ 5
смазочное масло ГБ L-CKC220-460, оболочка 0mala220-460
Термическая обработка Отпуск, науглероживание, закалка и др.
эффективность 94% ~ 96% (в зависимости от ступени передачи)
Шум (максимум) 60 ~ 68 дБ
Повышение температуры (МАКС.) 40°С
Повышение температуры (Oi) (максимум) 50°С
вибрация ≤20 мкм
Отдача ≤20аркмин,
Марка подшипника Подшипники китайских брендов, HRB / LYC / ZWZ / C & U. Или другие требования к брендам,
Марка сальника NAK-требуется Тайвань или другие бренды
