Одношарнирная стойка типа TJA0

Общий каталог продукции редукторно-смесительного оборудования.pdf

11. Одношарнирная стойка JII.

12. Стойка типа TJA.

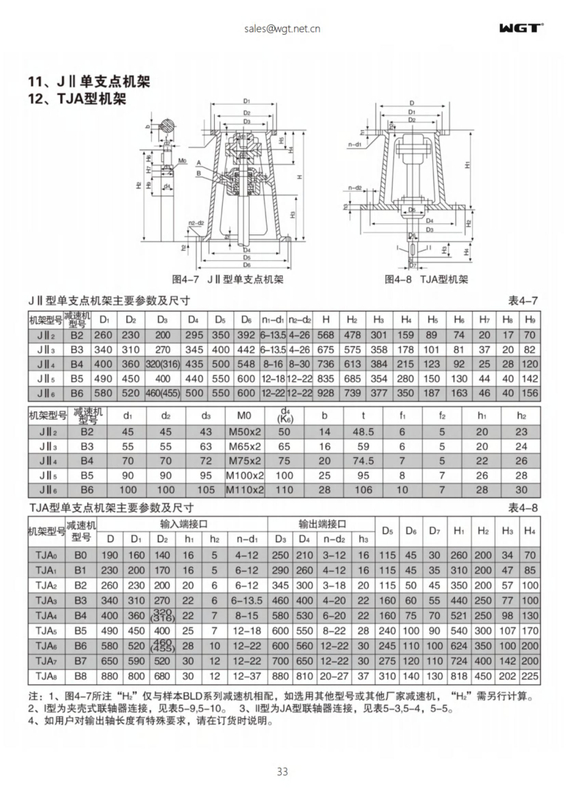

Тип J ll-тип TJA, одношарнирная стойка, основные параметры и размеры

Примечание: 1. «H2», указанное на рисунке 4-7, соответствует только образцу редуктора серии BLD. Если выбраны другие модели или переходники других производителей, «H2» необходимо рассчитывать отдельно.

2 Тип I — муфтовое соединение типа кожуха, см. Таблицу 5-95-10. 3. Тип II — муфтовое соединение типа JA, см. Таблицы 5-3, 5-4, 5-5.

4. Если у пользователя есть особые требования к длине выходного вала, укажите это при заказе.
