P
2330$ ~ 3510$
1 предмет
30 дней (1-300 штук)
10
30 дней (300 штук)
телеграфный перевод
Стандартная экспортная фанерная коробка
Нинбо / Шанхайский порт
Один год
WGT
Чжэцзян, Китай
SKU: | |
---|---|
штат: | |
Количество: | |

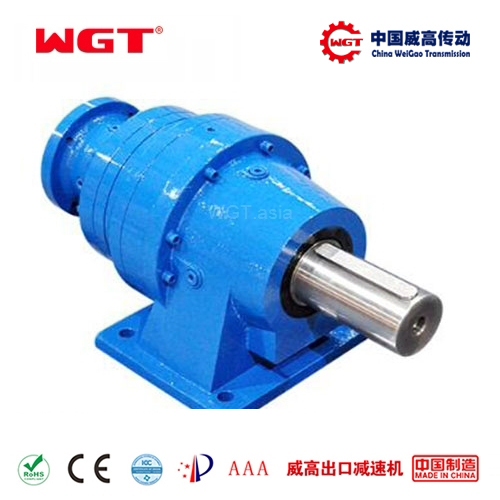

Планетарный редуктор серии P, высококачественный планетарный редуктор серии P, планетарный редуктор серии P в деталях
Редуктор серии P
электронный контент PDF-каталог
2. Редуктор использует эвольвентную планетарную передачу, внутреннее управление использует внутреннее и внешнее зацепление и распределение мощности.
3. Все шестерни науглерожены и закалены для получения износостойкой поверхности высокой твердости.После термической обработки шестерен все зубья стачиваются, что снижает уровень шума и повышает эффективность и срок службы всей машины.
4. Планетарный редуктор серии P имеет малый вес, небольшой объем, большой диапазон передаточных чисел, высокую эффективность, стабильную работу и низкий уровень шума.Редукторы широко используются в таких отраслях промышленности, как металлургия, горнодобывающая промышленность, подъем и транспортировка, электроэнергетика, стройматериалы, легкая промышленность и транспорт.
Характеристики производительности:
1. Планетарный редуктор серии P использует эвольвентную планетарную передачу, разумное использование внутренних и внешних зубчатых колес и распределение мощности.Поэтому он имеет характеристики легкого веса, небольшого размера и широкого диапазона передаточных чисел.
Большой размер, высокая эффективность, стабильная работа, низкий уровень шума, высокая адаптивность и т. д.
2. Ящик изготовлен из сферического пластичного чугуна, что значительно повышает жесткость и ударопрочность ящика.
3. Режим ввода: вход концентрического вала, вход косозубой шестерни, коническая шестерня, вход косозубой шестерни, вход конической шестерни.
4. Режим вывода: тип внутреннего шлица, тип усадочной шайбы с полым валом, тип внешнего шлица, твердая плоская шпонка.
5. Форма установки: горизонтальная установка, вертикальная установка, установка моментного рычага.
6. Модульная конструкция;могут быть заменены в соответствии с требованиями заказчика.
7. В сочетании с сериями R и K для получения большего соотношения скоростей.
Технические параметры:
Диапазон скоростей: базовый тип 25-4000
Диапазон крутящего момента: 2,6-900 кНм
Диапазон мощностей: 22-1920 кВт
Обзор промышленных редукторов серии P
1) Модульная конструкция, может быть заменена в соответствии с требованиями заказчика.
2) Корпус коробки изготовлен из ковкого чугуна, что значительно повышает жесткость и ударопрочность корпуса коробки.
3) Проведите науглероживание и закалку в контролируемой атмосфере для солнечной шестерни, планетарной шестерни, внутреннего зубчатого венца и спиральной конической шестерни в коробке, чтобы сделать стол с высокой твердостью и износостойкостью.После термической обработки все зубья стачиваются, что снижает шум и улучшает работу всей машины.Эффективность и срок службы.
4) Режим ввода: вход концентрического вала, вход конической шестерни, вход конической шестерни-винтовой шестерни, вход конической шестерни.
5) Режим вывода: тип внутреннего шлица, тип усадочной шайбы с полым валом, тип внешнего шлица, твердая плоская шпонка.
6) Форма установки: горизонтальная установка, вертикальная установка, установка торсионного рычага.
7) Размер продуктов серии P составляет 9-34, а серия планетарной передачи имеет 2 и 3 уровня.Передаточное отношение 25-4060.В сочетании с другими сериями редукторов WEIGAO (такими как серии R, K) можно получить большее передаточное число.
1. Корпус: ковкий чугун
2. Набор передач: планетарный набор передач (планетарная передача)
3. Войдите в конфигурацию:
Интеграция с электродвигателями (двигатели переменного тока, гидравлические двигатели, мотор-редукторы)
Стандартный фланец двигателя IEC и адаптер двигателя
Вход сплошного вала со шпонкой
4. Выходная конфигурация:
Выход сплошного вала со шпонкой
Выход сплошного вала эвольвентного шлица (стандарт GB или DIN)
Выход полого вала с эвольвентным шлицем (стандарт GB или DIN)
Выход полого вала с усадочной шайбой
5. Дополнительные аксессуары:
Горизонтальное основание редуктора
Торсионный рычаг, опора торсионного вала
Монтажный кронштейн двигателя
Маслопогружной компенсационный бак
Принудительный масляный насос
Вентилятор
П2Н-2-я ступень планетарная, соосная
P2L - Двухступенчатый планетарный ряд со спирально-конической зубчатой парой, прямоугольный
P2S – 2-ступенчатый планетарный ряд с косозубой парой, параллельный вал
Р2К-Двухступенчатый планетарный ряд с косозубыми и коническими парами, прямой угол
P3N-Соосный трехступенчатый планетарный ряд
P3S-трехступенчатый планетарный ряд со встроенной косозубой парой и параллельным валом
Р3К – 3-х ступенчатый планетарный ряд с косозубыми и коническими парами, прямой угол
Размер кадра: 9, 10, 11, ... 34, 35, 36 (кроме 15)
1. Планетарный редуктор серии AOKMAN®P/ (планетарный редуктор) имеет 7 типов и 27 типоразмеров рам различных вариантов, которые могут обеспечить крутящий момент до 2600кН.м и передаточное отношение 4000:1
2. Высокая эффективность, высокий выходной крутящий момент, подходит для тяжелых условий нагрузки и применения.
3. Высокая надежность, низкий уровень шума
4. Модульная конструкция
5. Дополнительные аксессуары
6. Легко комбинируется с другими зубчатыми передачами, такими как косозубые, червячные, конические или косозубые редукторы.
добрый | 比 | добрый | 比 |
P2N (уровень 2) | 25, 28, 31,5, 35,5, 40 | P3N (три этапа) | 140, 160, 180, 200, 225, 250, 280 |
P2L (уровень 2) | 31,5, 35,5, 40, 45, 50, 56, 63, 71, 80, 90, 100 | - | - |
P2S (уровень 2) | 45, 50, 56, 63, 71, 80, 90, 100, 112, 125 | P3S (три этапа) | 280, 315, 355, 400, 450, 500, 560, 630, 710, 800, 900 |
П2К (уровень 2) | 112, 125, 140, 160, 180, 200, 225, 250, 280, 320, 360, 400, 450, 500, 560 | П3К (уровень 3) | 560, 630, 710, 800, 900, 1000, 1120, 1250, 1400, 1600, 1800, 2000, 2240, 2500, 2800, 3150, 3550, 4000 |
Редуктор серии P имеет следующие модели:
P2N9 P2N10 P2N11 P2N12 P2N13 P2N14 P2N16 P2N17 P2N18 P2N19 П2Н20 P2N21 P2N22 P2N23 P2N24 П2Н25 P2N26 P2N27 P2N28 P2N29 П2Н30 P2N31 P2N32 P2N33 P2N34
P2S9 P2S10 P2S11 P2S12 P2S13 P2S14 П2С16 П2С17 П2С18 П2С19 П2С20 П2С21 П2С22 П2С23 П2С24 П2С25 П2С26 П2С27 П2С28 П2С29 П2С30 П2С31 П2С32 П2С33 П2С34
P3N9 P3N10 P3N11 P3N12 P3N13 P3N14 P3N16 P3N17 P3N18 P3N19 П3Н20 P3N21 P3N22 P3N23 P3N24 P3N25 P3N26 P3N27 P3N28 P3N29 П3Н30 P3N31 P3N32 P3N33 P3N34
P3S9 P3S10 P3S11 P3S12 P3S13 P3S14 П3С16 P3S17 P3S18 P3S19 П3С20 П3С21 П3С22 П3С23 П3С24 П3С25 П3С26 P3S27 P3S28 P3S29 П3С30 П3С31 П3С32 П3С33 П3С34
P2L9 P2L10 P2L11 P2L12 P2L13 P2L14 P2L16 P2L17 P2L18 P2L19 P2L20 P2L21 P2L22 P2L23 P2L24 P2L25 P2L26 P2L27 P2L28 P2L29 P2L30 P2L31 P2L32 P2L33 P2L34
P2K9 P2K10 P2K11 P2K12 P2K13 P2K14 П2К16 P2K17 P2K18 P2K19 П2К20
P3K9 P3K10 P3K11 P3K12 P3K13 П3К14 П3К16 P3K17 П3К18 P3K19 П3К20 P3K21 Р3К22 П3К23 П3К24 П3К25 П3К26 P3K27 P3K28 P3K29 П3К30 P3K31 P3K32 П3К33 П3К34
Технические данные | |
Строительные материалы | Чугун / ковкий чугун |
Твердость оболочки | ХБС190-240 |
Материал шестерни | легированная сталь 20CrMnTi |
Твердость поверхности зубчатого колеса | HRC58 * ~ 62. |
Твердость сердечника шестерни | HRc33 ~ 40 |
Материал входного/выходного вала | Легированная сталь 42CrMo |
Твердость входного/выходного вала | HRC25 ~ 30 |
Точность обработки зубчатых колес | Прецизионное шлифование, уровень 6 ~ 5 |
смазочное масло | ГБ L-CKC220-460, оболочка 0mala220-460 |
Термическая обработка | Отпуск, науглероживание, закалка и др. |
эффективность | 94% ~ 96% (в зависимости от ступени передачи) |
Шум (максимум) | 60 ~ 68 дБ |
Повышение температуры (МАКС.) | 40°С |
Повышение температуры (Oi) (максимум) | 50°С |
вибрация | ≤20 мкм |
Отдача | ≤20аркмин, |
Марка подшипника | Подшипники китайских брендов, HRB / LYC / ZWZ / C & U. Или другие требования к брендам, |
Марка сальника | NAK-требуется Тайвань или другие бренды |
