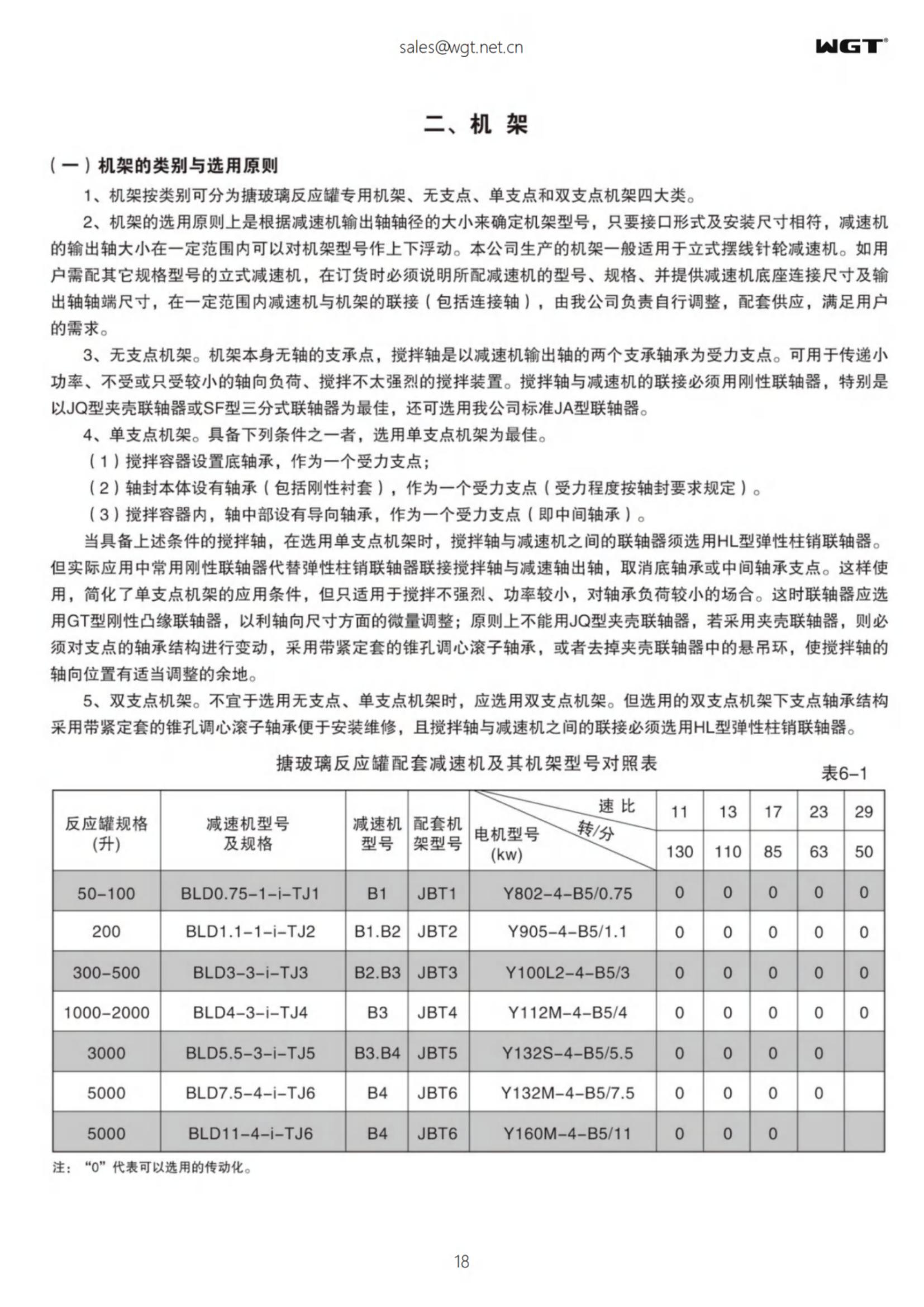

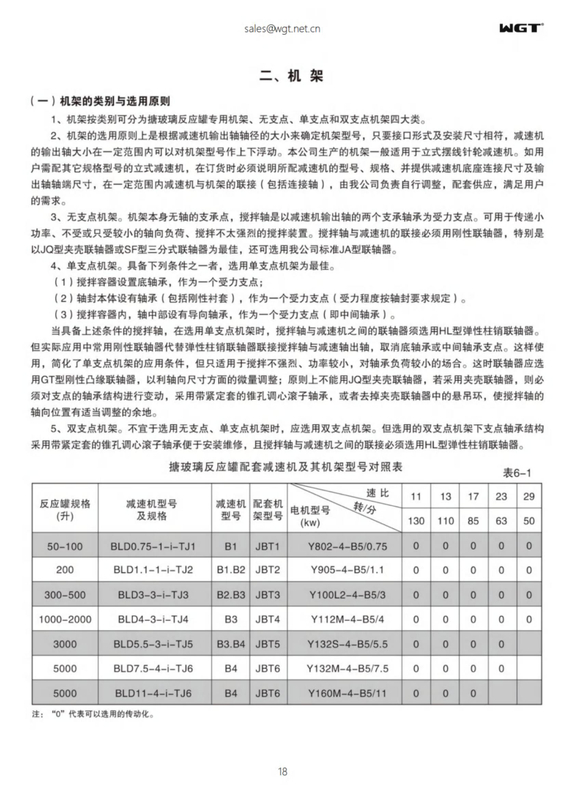

2. Стойка
(1) Типы и принципы выбора стоек
1. Стеллажи можно разделить на четыре категории по категориям: специальные стеллажи для эмалированных реакционных резервуаров, стеллажи без точек поворота, с одинарными точками поворота и с двойными точками поворота.
2. В принципе, выбор стойки основан на размере диаметра выходного вала редуктора.Пока форма интерфейса и установочный размер совпадают, размер выходного вала редуктора можно регулировать. или вниз в пределах определенного диапазона.Рама, производимая нашей компанией, обычно подходит для вертикальных циклоидальных вертушек.Если пользователю необходимо оснастить вертикальный редуктор другими характеристиками и моделями, при заказе необходимо указать модель и технические характеристики редуктора, а также указать присоединительные размеры основания редуктора и размер конца выходного вала. должно находиться в определенном диапазоне.Наша компания отвечает за регулировку соединений (в том числе соединительных валов) и их поставку в соответствии с потребностями пользователей.
3. Нет опорной стойки.Сама рама не имеет точек опоры вала.Смесительный вал использует два опорных подшипника выходного вала редуктора в качестве точки опоры.Его можно использовать для перемешивающих устройств, передающих небольшую мощность, не подвергающихся или подвергающихся лишь небольшим осевым нагрузкам и имеющих менее интенсивное перемешивание.Соединение между смесительным валом и редуктором должно быть жестким, особенно лучше всего использовать зажимную муфту типа JQ или трехкомпонентную муфту типа SF. Также можно использовать стандартную муфту нашей компании типа JA.
4. Одноповоротная стойка.Если выполняется любое из следующих условий, лучше всего выбрать одинарную поворотную стойку.
(1) Контейнер для смешивания оснащен нижним подшипником в качестве опоры, несущей силу;
(2) Корпус уплотнения вала оснащен подшипниками (включая жесткие втулки), которые служат опорой силы (степень нагрузки определяется в соответствии с требованиями к уплотнению вала).
(3) В смесительном контейнере в середине вала имеется направляющий подшипник, который служит опорой силы (т. е. промежуточный подшипник).
Если смесительный вал соответствует вышеуказанным условиям и выбрана одна поворотная рама, соединением между смесительным валом и редуктором должна быть эластичная штифтовая муфта типа HL.Однако на практике для соединения смесительного вала и выходного вала редукционного вала вместо упругих штифтовых муфт часто используются жесткие муфты, исключающие опору нижнего подшипника или промежуточного подшипника.Использование таким образом упрощает условия применения одноопорной рамы, но подходит только для случаев, когда перемешивание несильное, мощность мала и нагрузка на подшипники невелика.В этом случае муфта должна представлять собой жесткую фланцевую муфту типа GT, чтобы облегчить незначительную регулировку осевых размеров; в принципе нельзя использовать зажимную муфту типа JQ. Если используется зажимная муфта, необходимо отрегулировать точку опоры. несущую конструкцию, используйте сферический роликоподшипник с коническим отверстием и закрепительной втулкой или снимите подвесное кольцо в зажимной муфте, чтобы осталось место для соответствующей регулировки осевого положения смесительного вала.
5. Двойная поворотная стойка.Если невозможно выбрать стойку без шарниров или стойку с одной опорой, следует выбрать стойку с двойной опорой.Тем не менее, выбранная рама с двойной опорой и нижняя несущая конструкция опоры
Использование сферических роликоподшипников с коническим отверстием и закрепительными втулками облегчает монтаж и обслуживание, а для соединения смесительного вала с редуктором необходимо использовать эластичную штифтовую муфту типа HL.
