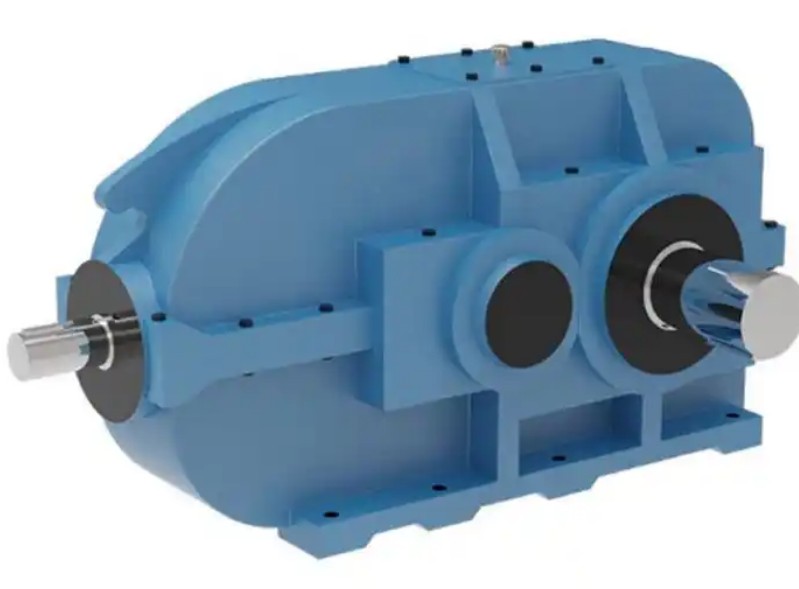

Межосевое расстояние закаленного конического цилиндрического редуктора типа DBY выбирается не путем свободного расчета, а исходя из конструктивных требований и стандартных технических условий на эту серию редукторов Selection.
Межосевое расстояние является основным параметром спецификации редуктора. Межосевое расстояние редуктора серии DBY стандартизировано.
1. Стандартные характеристики межосевого расстояния серии DBY
Существует 12 спецификаций редукторов DBY, номинальные межосевые расстояния которых (относительно межосевого расстояния главной цилиндрической шестерни) составляют:
160, 180, 200, 224, 250, 280, 315, 355, 400, 450, 500, 560 мм
2. Подробные действия Selection
Подробные шаги по выбору подходящего межосевого расстояния следующие:
1. Определить основные параметры конструкции
Прежде всего, необходимо уточнить конкретные условия работы и требования применения редуктора и собрать следующие ключевые параметры:
Входная мощность (P): мощность двигателя, приводящего в движение редуктор, в киловаттах (кВт).
Входная скорость (n₁): номинальная скорость двигателя в оборотах в минуту (об/мин).
Общее передаточное число (i): рассчитывается на основе требуемой выходной скорости рабочей машины, т. е. i = n₁ / n₂. Серия DBY обычно имеет несколько номинальных передаточных чисел на выбор, например 8, 10, 11,2, 12,5 и 14.
Условия труда: включая ежедневное рабочее время, характеристики нагрузки (например, плавное, среднее или сильное воздействие), ожидаемый срок службы и рабочую среду.
2. Рассчитайте необходимый крутящий момент
На основании известных входной мощности и входной скорости рассчитайте входной крутящий момент (T₁), который должен выдерживать редуктор. Это основная основа Selection.
Формула расчета: T₁ = 9550 × P/n₁ (Единица измерения: Н·м)
3. Первоначальный выбор характеристик межосевого расстояния.
Это самый важный шаг. Вам необходимо объединить расчетный входной крутящий момент (T₁) и общее передаточное число (i) и принять во внимание условия работы (например, ударные нагрузки, требующие большего запаса прочности), чтобы ознакомиться с образцами продукта Selection или таблицами технических параметров, предоставленными производителем редуктора.
В примере редукторы с разными межосевыми расстояниями имеют соответствующий номинальный входной крутящий момент или номинальную мощность при разных передаточных числах и входных скоростях.
Вам необходимо выбрать размер, который гарантирует, что его номинальный входной крутящий момент превышает расчетный фактический входной крутящий момент (T₁) с определенным запасом прочности. Межосевое расстояние, соответствующее этой спецификации, — это изначально выбранное вами межосевое расстояние.
