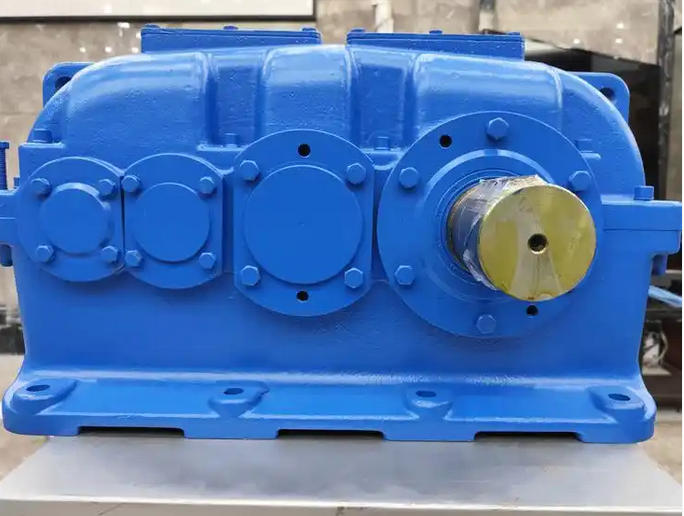

Когда редуктор ZSY установлен вертикально, основная задача фиксации заключается в том, чтобы обеспечить возможность надежного подвешивания или поддержки редуктора, а также эффективно компенсировать реактивный момент, возникающий при работе оборудования. Существует два основных типа распространенных решений для фиксации:
1. Фланец фиксированный (подвесной)
Это наиболее распространенный способ вертикальной установки редуктора ZSY.
Метод крепления: используйте большую кольцевую поверхность фланца и отверстия для болтов на корпусе редуктора, чтобы напрямую прикрепить редуктор к устойчивой стойке для оборудования или опорной конструкции выше с помощью высокопрочных болтов. Выходной вал проходит вертикально вниз и приводит в движение рабочую машину.
Особенности решения: Этот метод крепления имеет компактную конструкцию, небольшую занимаемую площадь и хорошую нейтральность. Однако требуется, чтобы верхняя опорная конструкция имела достаточную прочность и жесткость, чтобы выдерживать вес самого редуктора и всю нагрузку при работе с полной нагрузкой.
2. Основание зафиксировано и согласовано с моментным рычагом (тип пола/опоры).
Данное решение можно использовать, если условия работы требуют размещения редуктора на нижнем фундаменте или если прочность крепления фланца недостаточна.
Способ крепления: сначала используйте монтажные отверстия (ножки) в нижней части редуктора ZSY, чтобы надежно закрепить его на горизонтальном фундаменте или основании. При этом на корпусе редуктора должен быть установлен «моментный рычаг» (также называемый стержнем моментной опоры), а другой конец моментного рычага должен быть жестко закреплен к окружающей раме или фундаменту.
Особенности схемы: Основание обеспечивает основную гравитационную опору, а основная функция моментного рычага заключается в предотвращении вращения корпуса редуктора из-за тенденции обратного вращения, создаваемой внутренней зубчатой передачей, тем самым эффективно передавая крутящий момент на вал рабочей машины. Если моментный рычаг отсутствует, корпус редуктора будет сильно вращаться, что приведет к серьезным несчастным случаям.
Основные меры предосторожности при вертикальной установке и креплении:
Фундамент и выравнивание: Независимо от используемого способа крепления фундамент для установки должен быть абсолютно прочным и надежным. Перед монтажом необходимо с помощью уровня строго выверить уровень установочной поверхности и при необходимости установить амортизирующие подкладки во избежание вибрации и шума оборудования, вызванных слабым фундаментом или наклоном, а также ускоренного выхода из строя шестерен и подшипников.
Проверка осевой несущей способности: при вертикальной установке выходной вал редуктора должен выдерживать большую осевую нагрузку. Перед фиксацией необходимо проверить, соответствует ли осевая несущая способность редуктора требованиям реальных условий работы, чтобы предотвратить поломку выходного вала или преждевременное повреждение подшипника из-за перегрузки.
Защита от ослабления крепежа: риск вибрации при вертикальной установке относительно высок. Все крепежные болты должны быть затянуты равномерно с усилием предварительной затяжки, указанным производителем. Рекомендуется использовать шайбы, препятствующие ослаблению резьбы, или нанести клей для фиксации резьбы и регулярно проверять ее, чтобы предотвратить ослабление резьбы.
